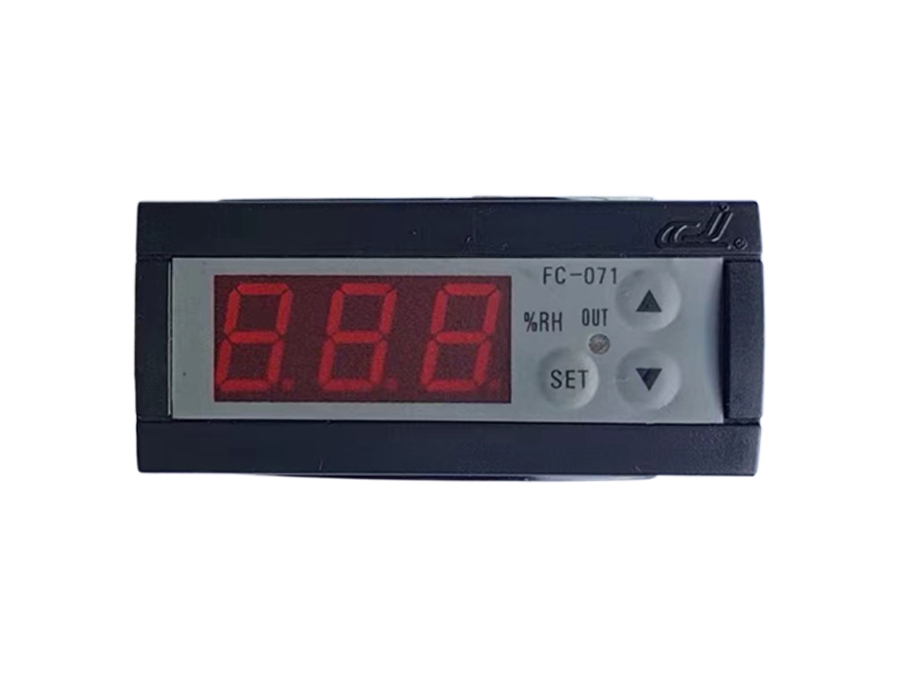

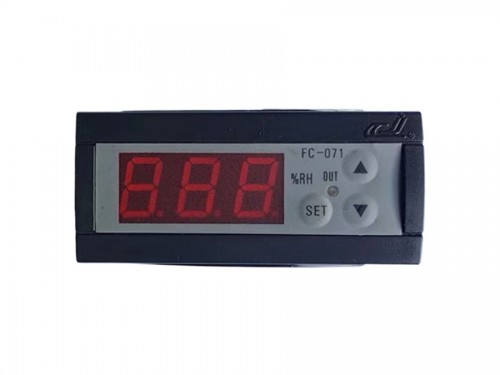

智能單濕度控制器

/static/upload/2022/11/24/202211247686.jpg

智能單濕度控制器

FC-071

點擊:1728
  • 產品型號:FC*071系列
  • 產品規格:FC-071
  • 外觀尺寸:77(寬)*35(高)*76mm

一、技術指標:

1、輸入類型:高分子
2、測量范圍:0~99%RH
3、顯示精度:±1%F.S±1B    傳感器精度:±3%F.S±1B
4、繼電器觸點容量:5A  250V AC(阻性負載)
5、控制方式:二位式控制(回差可調)
6、儀表外型尺寸(mm):77(W)×35(H)×76(D)    開孔尺寸(mm):71(W)×29(H)
7、工作電壓:DC 12V
8、工作環境:溫度 -20~50℃, 相對濕度 ≤ 85%RH, 無腐蝕及強電磁干擾。

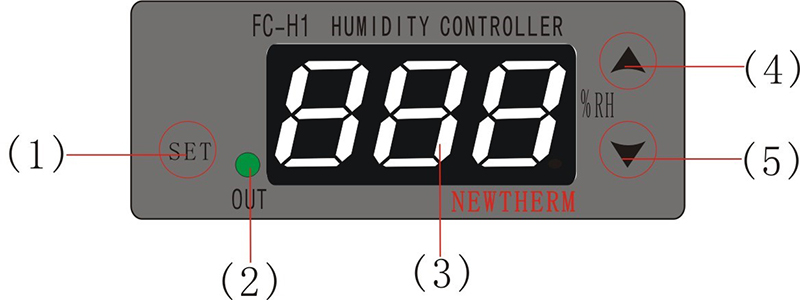

二、儀表面板:


(1)、功能鍵:按此鍵3S即可進入參數設置狀態;
(2)、輸出指示燈:當儀表繼電器閉合時,此指示燈亮;
(3)、測量值顯示窗:正常顯示情況下顯示濕度測量值;在參數修改狀態下顯示參數符號及參數設定值;
(4)、數據增加鍵:在參數修改狀態下按此鍵可增加數據;
(5)、數據減小鍵:在參數修改狀態下按此鍵可減小數據;

三、內部參數:

序號符號名稱設置范圍說明出廠值
11673321180509109.jpg密碼鎖0~501673327694364842.jpg=18時,可以修改所有參數;
1673327712724527.jpg≠18時,不能修改所有參數;
18
21673321192832644.jpg濕度設定值0~99請查看“五、儀表輸出”60
31673321208975751.jpg控制回差1~502
41673321305875619.jpg傳感器誤差修正-20~20當顯示濕度值與實際濕度值之間存在誤差時可通過此參數修正0
5 1673321318582947.jpg負載選擇1673327576211231.jpg1673327602526524.jpg1673327630343991.jpg:輸出為除濕設備
1673327643210171.jpg:輸出為加濕設備

四、儀表操作:

4-1、請按照儀表上接線圖正確給儀表接線后給儀表通電,在經過1S的自檢后儀表顯示窗將顯示傳感器-Ⅰ的測量溫度。

4-2、儀表設置:長按SET鍵3S進入參數修改狀態,此時儀表顯示參數符號,按▲或▼鍵即可顯示并修改參數值,修改完成后按 SET 鍵保存并進入下一參數修改狀態。若在設置過程中10S內無任何操作,儀表將自動保存并退出修改狀態。

五、儀表輸出:

5-1、當 1673329192755228.jpg=1673329206370873.jpg 時;
當測量濕度值≤濕度設定值( 1673329225943197.jpg)-控制回差(1673329249159401.jpg )時,OUT有加濕輸出(繼電器閉合),面板上OUT指示燈亮;
當測量濕度值≥濕度設定值( 1673329289854690.jpg)+控制回差( 1673329303644290.jpg)時,OUT無加濕輸出(繼電器斷開),面板上OUT指示燈滅;
5-2、當 1673329325451764.jpg=1673329337781585.jpg
當測量濕度值≥濕度設定值( 1673329350714060.jpg)+控制回差( 1673329365677164.jpg)時,OUT有除濕輸出(繼電器閉合),面板上OUT指示燈亮;
當測量濕度值≤濕度設定值( 1673329378408337.jpg)-控制回差(1673329391346070.jpg )時,OUT無除濕輸出(繼電器斷開),面板上OUT指示燈滅;

六、接線圖:


七、錯誤提示:

當濕度傳感器超量程或斷路時,儀表上將顯示提示符“100”
